1. Įvadas
Transformatorių vyniojimo mašinosvaidina lemiamą vaidmenį gaminant elektros transformatorius{0}}svarbius komponentus, kurie įgalina įtampos konvertavimą, elektros izoliaciją ir energijos perdavimą visame pasaulyje. Energetikos pramonei tobulėjant siekiant didesnio efektyvumo, patikimumo ir intelekto, transformatorių gamybos technologijos iš esmės keičiasi. Tarp šių technologijų vyniojimo mašinos yra vienas iš svarbiausių elementų, nes jos tiesiogiai veikia apvijų kokybę, geometrinį tikslumą, izoliacijos vientisumą ir ilgalaikį veikimo patikimumą.
Šiuolaikinėse transformatorių gamyklose automatizavimo, intelekto ir skaitmeninės integracijos laipsnisvyniojimo mašinosdažnai atspindi bendrą įmonės gamybos pajėgumą. Kokybė, gamybos efektyvumas ir sąnaudų konkurencingumas labai priklauso nuo to, ar naudojami sudėtingi apvijų sprendimai. Didėjant pasaulinei elektros paklausai, integruojantis į atsinaujinančią energiją ir modernizuojant pramonės įrangą,Mažos šerdies vyniojimo mašinosįgijo strateginę svarbą įvairiose pramonės šakose, įskaitant energijos paskirstymą, geležinkelius, automobilių elektroniką, atsinaujinančios energijos sistemas, aviaciją ir buitinę techniką.
Šiame straipsnyje pateikiama išsami,{0}}išsami apžvalga apie apilnai automatinė vyniojimo mašina, apimantis tipus, darbo principus, pramonės tendencijas, automatinio valdymo technologijas, gamybos procesus, atrankos kriterijus, pasaulinės rinkos kraštovaizdį, pagrindinius gamintojus ir ateities plėtros kryptis. Juo siekiama aptarnauti profesionalus, inžinierių vadybininkus, pirkimų specialistus ir techninius tyrėjus, norinčius visapusiškai suprasti šį elektromechaninės gamybos įrangos segmentą.
2. Transformatorių gamybos ir apvijų reikalavimų apžvalga
2.1 Apvijų vaidmuo transformatoriuose
Bet kuriame transformatoriuje apvijos yra atsakingos už elektros srovės, kuri įgalina elektromagnetinę indukciją{0}}pakeisti elektros energiją tarp skirtingų įtampos lygių, perdavimą. Apvijos kokybė tiesiogiai veikia kritinius veikimo rodiklius, tokius kaip:
Įtampos reguliavimas
Energijos efektyvumo ir nuostolių lygiai
Izoliacijos stiprumas
Šiluminis našumas
Mechaninis stabilumas veikiant trumpojo jungimo jėgoms
Triukšmo ir vibracijos elgesys
Kadangi apvijos susideda iš kelių sluoksnių laidininkų ritinių, išdėstytų griežtu geometriniu tikslumu, norint pasiekti aukštos -kokybės apviją reikia tiksliai kontroliuoti įtempimą, nuoseklų laidų išlygiavimą ir tikslų sluoksniavimą- – visa tai sunku pasiekti rankiniu būdu. Vadinasi, reikia specializuotų vyniojimo mašinų.
2.2 Apvijų tipai ir jų gamybos sudėtingumas
Skirtingiems transformatorių tipams reikia skirtingų apvijų konstrukcijų, tokių kaip:
Sluoksnio apvijos
Disko apvijos
Sraigtinės apvijos
Folijos apvijos (vario arba aliuminio folija)
Nepertraukiamos apvijos
Plokštumos arba PCB apvijos (skirta aukšto{0}}dažnio transformatoriams)
Kelių{0}}sekcijų, kelių srieginių{1}}apvijų
Kiekvienas tipas kelia unikalių gamybos iššūkių. Pavyzdžiui:
Disko apvijosreikalauja tvirto ašinio suspaudimo ir tikslaus izoliacijos atstumo.
Sraigtinės apvijosreikalauja nuolatinio įtempimo, kad būtų išvengta laidininko deformacijos.
Folijos apvijosnaudokite dideles folijos juosteles, kurioms reikia specialių atsuktuvų ir automatinio suvirinimo.
Aukšto{0}}dažnio apvijospaklausos mikronų{0}}lygio tikslumas ir automatizuotas sluoksniavimas.
Todėl transformatorių vyniojimo mašinos yra specializuotos pagal šiuos vyniojimo būdus.
3. KlasifikacijaTransformatorių vyniojimo mašinos
Pramonė atpažįsta kelių tipų vyniojimo mašinas pagal struktūrą, valdymo sistemą ir galutinį pritaikymą.
3.1 Apvijos būdu
(1) Ričių vyniojimo mašinos(Bendroji paskirtis)
Naudojamas mažiems ir vidutiniams transformatoriams, induktoriams ir droseliams. Jie gali vynioti apvalią, stačiakampę ir emaliuotą varinę vielą.
Savybės:
Didelis suklio greitis
Tinka mažos{0}}galios transformatoriams
Ekonomiška-
Dažnai CNC{0}}valdomas
(2) Folijos vyniojimo mašinos
Naudojamas paskirstymo transformatoriams ir vidutinės{0} galios transformatoriams (pvz., 10–2500 kVA). Jie suvynioja ištisinę folijos juostelę su izoliacinio popieriaus sluoksniais.
Savybės:
Automatinis folijos išvyniojimas
TIG arba ultragarsinis suvirinimas folijos jungtims
Automatinis kraštų išlyginimas
Sluoksnio izoliacijos padavimas
Servo{0}}valdoma įtampa

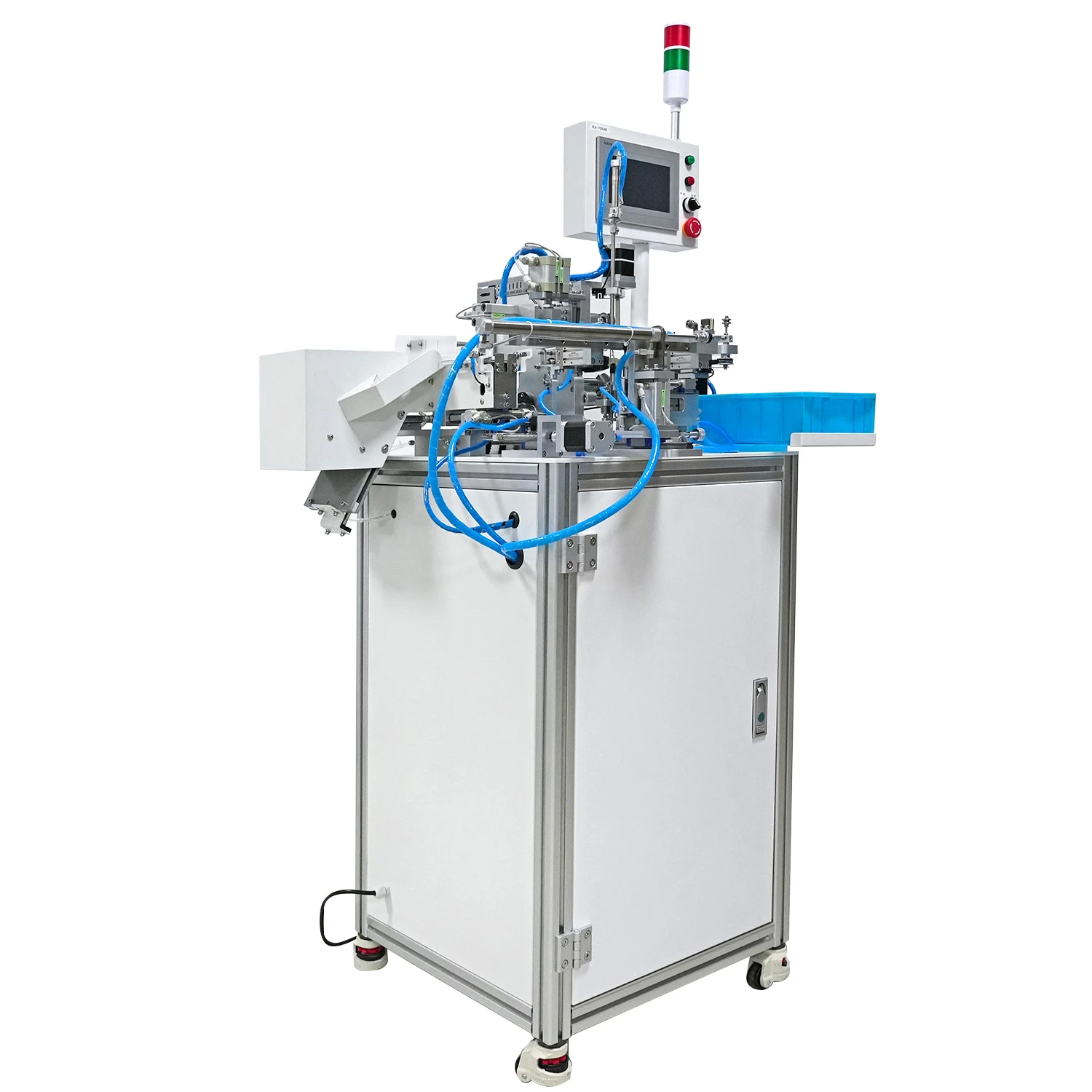

(3) HV/LV galios transformatorių apvijos mašinos
Dideliems galios transformatoriams (pvz., 10–300 MVA). Šios mašinos tvarko sunkius stačiakampius laidininkus.
Savybės:
Didelis sukimo momentas
Mažas sukimosi greitis
Sunkus{0}}rėmas
Tikslus hidraulinis arba servo įtempimo valdymas
Automatinė izoliacinė juosta
Proceso matmenų stebėjimas-
(4)Disko vyniojimo mašinos
Sukurta aukštos{0}}įtampos diskinėms arba sekcinėms apvijoms.
Savybės:
Žingsnis{0}}po-žingsnio sluoksnio valdymas
Automatinis perkėlimas
Tiksli vielos padėtis
Įtampos grįžtamojo ryšio sistema
(5) Toroidinės vyniojimo mašinos
Naudojamas toroidiniams transformatoriams, induktoriams ir energiją taupantiems{0} buitiniams įrenginiams.
Savybės:
Apvijimo šaudyklinis mechanizmas
Didelis greitis
Minimalus triukšmas
Palaiko juostos izoliaciją
3.2 Pagal automatizavimo ir valdymo lygį
Pagrindinė mechaninė apvija
Labai priklauso nuo operatoriaus įgūdžių
Tinka prototipams ar nedidelėms dirbtuvėms
Pusiau{0}}automatinės vyniojimo mašinos
Motorizuotas sukimasis
Tam tikras automatinis sluoksniavimas ir skaičiavimas
Plačiai naudojamas mažų transformatorių gamyboje
Visiškai automatinės CNC vyniojimo staklės
Servo{0}}valdomas judesys
Automatinis įtempimas, izoliacijos išdėstymas ir sluoksniavimas
Didelis tikslumas
Idealiai tinka standartizuotai masinei gamybai
Išmanios apvijų sistemos
Jungiamas prie gamyklinių MES/ERP sistemų
Stebėjimas realiuoju laiku-, skaitmeninis dvynys ir duomenų atsekamumas
Automatinio kokybės tikrinimo palaikymas
4. Pagrindinės technologijosTransformatorių vyniojimo mašinos
4.1 Mechaninė konstrukcija
Įprastas vyniojimo mašinas sudaro:
Pagrindinis velenas (sukti apvijos šerdį)
Vielos kreiptuvas ir skersinis blokas
Įtempimo mechanizmai
Valdymo pultas ir CNC modulis
Servo varikliai ir tvarkyklės
Decoiler arba atsiskaitymo stovas
Izoliacijos padavimo mechanizmas
Apsaugos ir ergonomiškos konstrukcijos
Mechaninis tvirtumas ir tikslumas lemia ilgalaikį mašinos stabilumą{0}}.
4.2 Servo ir pavaros sistemos
Šiuolaikinės vyniojimo mašinos naudoja 3–7 ašių judesių valdymą, apimantį:
Veleno sukimasis
Linijinis skersinis judėjimas
Įtempimo{0}}valdymo pavaros
Izoliacijos tiektuvas
Suvirinimo pavaros (folijavimo mašinoms)
Servo sistemos užtikrina:
Pakartojamumas
Tikslus laidininkų išdėstymas
Stabili įtampa net esant dinaminei apkrovai
4.3 Įtempimo valdymo technologijos
Vienas iš techniškai sudėtingiausių apvijų aspektų.
Tipai:
Magnetinių dalelių sankaba
Pneumatinė įtempimo sistema
Elektroninė servo įtempimo sistema
Dvigubas-uždaras{1}} kilpos įtampos grįžtamasis ryšys
Įtampa turi išlikti stabili, kad būtų išvengta:
Deformuojantys laidininkai
Laisvi vyniojimo sluoksniai
Izoliacijos poslinkis
4.4 CNC valdymas ir sumanus programavimas
Šiuolaikinis CNC valdymas apima:
Automatinis sluoksnių skaičiavimas
Gedimų aptikimas
Greičio reguliavimas realiuoju-laiku
Įtempimo PID valdymas
Pozicijos numatymas
Automatinis judėjimo sinchronizavimas
Operatorių programa:
Laidininko dydis
Posūkių skaičius
Sluoksnio parametrai
Izoliacijos storis
Kūginiai arba specialios formos
4.5 Suvirinimo ir sujungimo sistemos (folijos mašinos)
Folijos vyniojimo mašinosįtraukti:
Ultragarsinis suvirinimas
TIG suvirinimas
Suvirinimas šaltu slėgiu
Stipraus folijos ir laidininko sujungimo užtikrinimas.
4.6 Vykdomas-kokybės stebėjimas
Išplėstinės sistemos apima:
Skersmens matavimo jutikliai
Lazerinės derinimo sistemos
Įtempimo matuokliai
Suklio sukimo momento jutikliai
Temperatūros stebėjimas
Vaizdo apžiūra
Tai sumažina žmogiškąsias klaidas ir palaiko automatinį kokybės dokumentavimą.
5. Gamybos procesas: nuo varinės vielos iki baigtos ritės
5.1 Vielos paruošimas
Tiesinimas
Valymas
Izoliacijos tikrinimas
Laidininko dydžio patikrinimas
5.2 Sąranka įjungtavyniojimo mašina
Įtvaro montavimas
Programos redagavimas
Įtempimo sistemos kalibravimas
Bandomoji apvija
5.3 Apvijos pakopa
Priklausomai nuo tipo:
Sluoksniuoti-pagal-sluoksnį
Disko segmentavimas
Folijos sluoksniavimas
Izoliacijos įterpimas
Tapyba ir presavimas
Automatinis derinimas
5.4 Tarpinės operacijos
Matmenų matavimas
Suspaudimas
Džiovinimas arba terminis apdorojimas
Bakstelėkite jungtys
5.5 Galutinis ritės apdaila
Švino vielos suvirinimas
Izoliacijos konsolidavimas
Paviršiaus valymas
6. Taikymas įvairiose pramonės šakose
6.1 Energijos perdavimas ir paskirstymas
Polių transformatoriai
Paskirstymo transformatoriai
Vidutinės{0}}tampos transformatoriai
Galios transformatoriai
6.2 Elektronikos pramonė
SMPS transformatoriai
EMI filtrai
Induktoriai
Ryšio įranga
6.3 Automobiliai
Į{0}}įtaisyti įkrovikliai
DC{0}}DC keitikliai
EV traukos sistemos
6.4 Atsinaujinanti energija
Saulės inverterių transformatoriai
Vėjo energijos keitikliai
6.5 Pramoninė automatizacija
Robotika
Servo pavaros
CNC staklių galios moduliai
7. Pasaulinės rinkos peizažas
7.1 Rinkos dydis ir augimas
Vairavo:
Elektrifikacijos tendencijos
Atsinaujinančios energijos plėtra
Pramonės atnaujinimas
Didelio našumo{0}}transformatorių paklausa
Augimo tempas apytiksl.5–7% kasmet(pramonės sąmata).
7.2 Regionai
Azija-Ramiasis vandenynas: Didžiausia gamybos bazė (Kinija, Indija).
Europa: stiprios automatizavimo ir{0}}pažangios mašinos.
Šiaurės Amerika: Didelė tinklo modernizavimo paklausa.
7.3 Pirmaujantys gamintojai
(Ne{0}}išsamus sąrašas; nėra reklamos tikslo)
„Maschinenfabrik Reinhausen“ (Vokietija)
Sintezės apvijų technologijos (Indija)
Linz Electric (Italija)
Silmekas (Turkija)
Mikrokontrolė (Europa)
Įvairūs Kinijos gamintojai, kurių specializacija yra folijos ir ritinių vyniojimo mašinos
8. Atrankos kriterijaiApvijos mašinos
8.1 Techniniai parametrai
Laidininko dydžio galimybė
Maksimalus apvijos skersmuo ir plotis
Veleno sukimo momentas
Įtempimo valdymo metodas
Tikslumo lygis
Skrydžio tikslumas
8.2 Automatizavimo reikalavimai
Duomenų ryšys
CNC programavimo sudėtingumas
Automatinis suvirinimas
Automatinis izoliacijos padavimas
8.3 Priežiūros svarstymai
Atsarginių dalių prieinamumas
Programinės įrangos paslauga
Mechaninis tvirtumas
Kalibravimo įrankiai
8.4 Kainos ir našumo kompromisas-
Įmonės turi subalansuoti:
Kapitalo investicijos
Gamybos pajėgumai
Kokybės reikalavimai
9. Ateities tendencijosApvijos mašinaTechnologijos
9.1 Aukšta automatika ir integruotos linijos
Visas gamybos linijas sudaro:
Ritės apvija
Izoliacinis įvyniojimas
Matmenų matavimas
Spaudimas
Džiovinimas
Duomenų registravimas
9.2 Skaitmeninimas ir pramonė 4.0
ŠMM integracija
Debesų stebėjimas
Numatyta priežiūra
Skaitmeninis apvijų procesų dvynys
9.3 AI ir mašininio matymo naudojimas
Defektų aptikimas
Automatinis parametrų optimizavimas
Įtempimo{0}}koregavimas realiuoju laiku
9.4 Žalioji gamyba
Mažesnis atliekų kiekis
Energiją tausojančios-servo sistemos
Sumažintas laidininko laužas
9.5 Platesnis robotų panaudojimas
Automatizuotas pakrovimas/iškrovimas
Ritės perkėlimas į kietėjimo stotis
10. Iššūkiai ir galimybės
Iššūkiai
Didelė pažangios įrangos kainavyniojimo mašinos
Kvalifikuotų operatorių trūkumas
Laidininkų medžiagų kitimas
Sudėtingi pritaikymo reikalavimai
Galimybės
Pasaulinė infrastruktūros plėtra
Mikro{0}}transformatorių paklausa elektronikoje
Elektrinės transporto priemonės
Atsinaujinanti energija
Senų elektros tinklų atnaujinimas
11. Išvada
Transformatorių vyniojimo mašinosyra transformatorių gamybos technologinis pagrindas. Pasauliui judant prie didelio-efektyvumo energijos sistemų, apvijų įrangos tikslumas, intelektas ir automatizavimas ir toliau didės. Nesvarbu, ar tai būtų maži elektroniniai transformatoriai, ar pastotėse naudojami masyvūs galios transformatoriai, apvijų kokybė išlieka lemiamu veiksniu našumui. Mechaninės inžinerijos, servo valdymo, CNC sistemų, skaitmeninių technologijų ir dirbtinio intelekto integravimas užtikrina, kad ateinantį dešimtmetį pramonė ir toliau sparčiai vystysis.
Gamintojams investicijos į pažangias vyniojimo mašinas padidina gaminių patikimumą, mažina priklausomybę nuo darbo ir pagerina konkurencingumą. Inžinieriams, norint įsisavinti šiuolaikinę transformatorių gamybą, labai svarbu suprasti apvijų mašinų technologijas.
